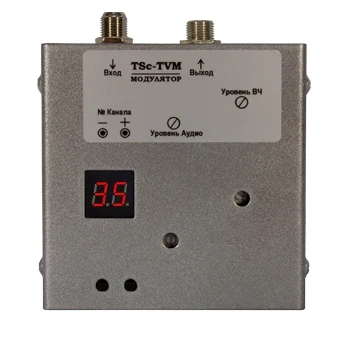

Tantos TSc-TVM ТВ-видеомодулятор всеволновый со встроенным смесителем

Описание Tantos TSc-TVM

Модулятор предназначен для преобразования видеосигнала изображения и звука в TV-сигнал и возможности его объединения с TV-сигналами кабельной разводки. Может использоваться в системах видеонаблюдения, совместно с ТВ тюнерами, передавая по одному кабелю несколько видеосигналов.

Технические характеристики Tantos TSc-TVM

• Уровень ВЧ сигнала на выходе - 80 ДБ
• Напряжение питания - 12 В
• Ток потребления - 85 мА
• Диапазон рабочих частот - ТВ-каналы с 1 по 69 + Кабельные каналы (всего 99 ТВ каналов)
• Частота поднесущей звука 6,5 МГц - (-5)
• Нестабильность несущей изображения - 5Н10
• Регулировка выходного уровня ВЧ сигнала - до -15 дБ
• Уровень видеосигнала изображения - 1В р-р/75 Ом
• Уровень звука - 0,7 В/47 кОм

Документация Tantos TSc-TVM

• Инструкция Tantos TSc-TVM
